SpeedFlow | Medición de velocidad de sólidos, en caída libre y transporte neumático
- Medición continua de la velocidad de sólidos (polvo, gránulos, polvo) en tuberías de metal
- Medición directamente en la corriente de transporte / flujo arrastrado
- La medida es completamente independiente del material.
- Reequipamiento simple utilizando un zócalo de soldadura
Representada:
Detalles

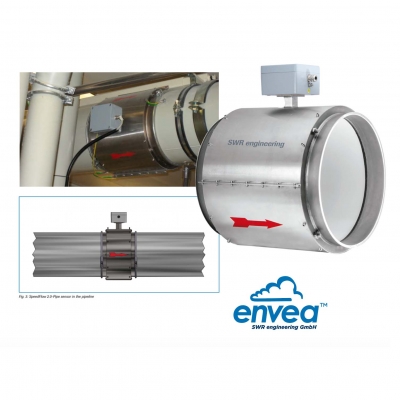

SpeedFlow 2.0-Pipe - Versión en tubería para diferentes diámetros
El sensor se hace de acuerdo con el diámetro existente de la tubería.
Se puede integrar fácilmente en el proceso a través del extremo del tubo abocardado
Medición sin contacto del producto.

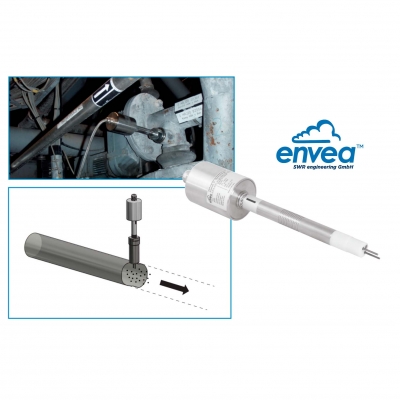

El SpeedFlow utiliza el efecto triboeléctrico. Cuando las partículas sólidas pasan volando e impactan las 2 varillas del sensor, esto conduce a una transferencia de carga (voltaje inducido). Estas señales eléctricas se envían al correlador, que determina con precisión el tiempo de ejecución entre las dos barras. Con la distancia definida de 8 mm entre las dos varillas, se puede determinar la velocidad. La puesta en servicio se realiza en el estado instalado. La velocidad se emite como una señal de 4..20 mA.
Dastec S.R.L. es Representante Exclusivo de SWR Envea en Argentina.
Esp. Técnicas
Sensor
- Zócalo St 52 o acero inoxidable 1.4571
- Barra de carburo de tungsteno (resistente a la abrasión)
- Carcasa de acero inoxidable 1.4571.
- Categoría de protección IP 65 a E 60529 / 10.91
- Longitud de la varilla 15 mm
- Rango de velocidad 0,75 ... 35 m / s
- Temperatura dentro de la tubería -20 ... 80 ° C (temperaturas más altas disponibles a pedido)
- Temperatura fuera del tubo 0 ... +60 ° C
- Peso aproximado. 1.5 kg
- Dimensiones Ø 60, Ø 20, longitud 320 mm (incluida la longitud de la varilla)
- Precisión de medición ± 1% (en el rango de medición calibrado)
Transmisor
- Fuente de alimentación 24 V DC ± 10%
- Consumo de energía 20 W / 24 VA
- Tipo de protección IP 40 nach EN 60 529
- Temperatura ambiente de funcionamiento -10 ... +45 ° C
- Dimensiones 23 x 90 x 118 (ancho x alto x ancho)
- Peso aproximado. 172 g
- Fijación en carril DIN DIN 60715 TH35
- Terminales de conexión sección de cable 0.2 - 2.5 mm² [AWG 24-14]
- Salida de corriente 4 ... 20 mA (0 ... 20 mA), carga <500
- Interruptor alarma de medición de salida Relé con contacto de conmutación - máx. 250 V CA a 1 A
- Copia de seguridad de datos de memoria flash
