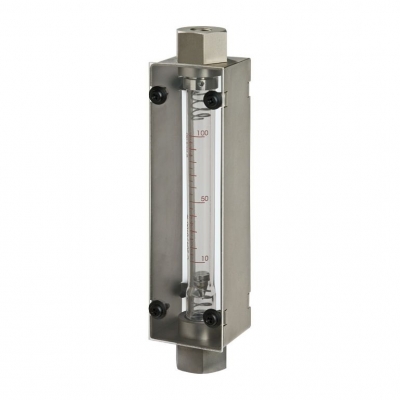

Serie 60M1 | Rotámetro de caudal de área variable

•  Longitud de montaje reducida y construcción muy compacta, especialmente indicada para paneles de control
• Fácil instalación
• Montaje vertical, flujo ascendente
• Escalas de lectura directa en l/h, %
  Otras escalas para líquidos y gases bajo demanda
• Rango de caudal:
  - Agua: 0,1 l/h ... 100 l/h
  - Aire: 1 Nl/h ... 3600 Nl/h
• Precisión: 3% (qG=50%)
• Conexiones: ¼” o ½” BSP / NPT
  Materiales:
• Tubo de medida: vidrio borosilicato
• Partes en contacto con el fluido: EN 1.4404 (AISI 316L)
• Flotador: EN 1.4404 (AISI 316L), vidrio, plástico, cerámica
• Juntas: NBR, VITON®, EPDM
• Indicación local

Aplicaciones

• Paneles de control y plantas piloto
• Control y medida en maquinaria
• Laboratorios de control e investigación
• Depuración de aguas
• Refrigeración industrial y de proceso
• Control de quemadores de gas y hornos de tratamiento
• Industrias químico-farmacéuticas y cosméticas

Características técnicas

• Precisión, según VDI/VDE 3513 hoja 2 (qG=50%): 3%
• Escalas calibradas en l/h, %. Otras unidades y escalas especiales para líquidos y gases bajo demanda
• Rango de escala: 10:1
• Temperatura del fluido: -20ºC ... +80ºC
• Temperatura ambiente: -20ºC ... +80ºC
• Presión de trabajo: 15 bar máx.
• Conexiones: ¼” o ½” BSP / NPT
• Longitud tubo medida: 150 mm
