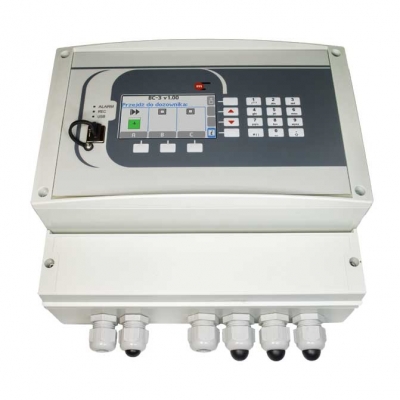

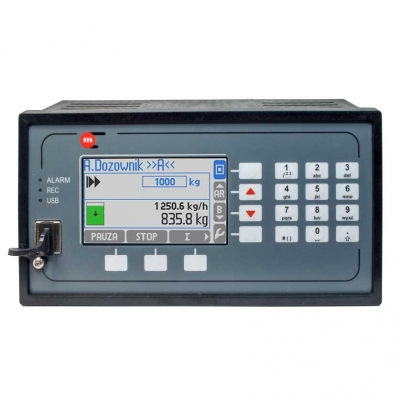

BC-3 / BC-3 N| Controlador de lotes para medidores de flujo

Este controlador de lotes permite medir la cantidad especificada de medios al trabajar con el medidor de flujo y el control de válvula / válvulas.

• Hasta 3 sistemas de lotes
• Modo de dosificación de uno o dos pasos
• 5 entradas de medición
• 4 relés de salida semiconductores clasificados a 0.1 A / 60V
• 1 o 2 salidas analógicas de 4-20 mA (opcional)
• Las válvulas pueden controlarse mediante salidas de relé o mediante una salida analógica de 4-20 mA
• 2 totalizadores para cada entrada o dosificador
• Resultados grabados en memoria interna de 2GB
• Puerto USB en el panel frontal
• Puerto Ethernet (protocolo Modbus TCP, servidor www)
• Puerto RS-485 (protocolo Modbus RTU)

APLICACIONES:
Los controladores por lotes BC-3 y BC-3N se utilizan en muchas industrias, centrales eléctricas y cogeneradores, en las industrias metalúrgica, alimentaria, química, de la madera y del papel, etc. Los ejemplos incluyen: dosificación de productos químicos para procesos de fabricación como la producción de papel.

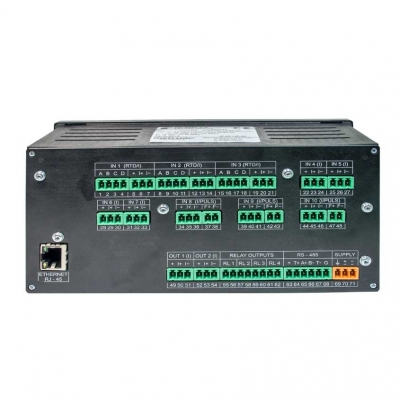

Entradas:
El dispositivo tiene cinco entradas de medición
• 2 x I, dos entradas adaptadas para la conexión de transductores con una salida de corriente de 0 / 4-20mA
• 3 x I / PULS, tres entradas destinadas a la conexión de transductores con salidas de corriente de 0 / 4-20mA o con una salida de pulso (rango 0.0001Hz ... 10kHz)

Medición de flujo:
El dispositivo coopera con medidores de flujo (por ejemplo, ultrasónico, electromagnético, vórtice) con
• Salida de 0 / 4-20mA señal proporcional al flujo
• salida de impulso con valor de pulso constante
• salida de frecuencia proporcional al flujo

Funciones de lote:
• Un paso
• Dos pasos, para reducir el rebasamiento del lote, el caudal es limitado al final del proceso de dosificación

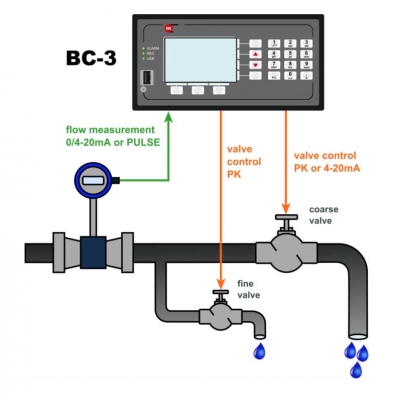

Dos relés de salida proporcionan control para el lote de dos etapas. Al comienzo de las válvulas de baño (principal y precisa) están abiertas, al final solo la precisa.

Si las salidas analógicas se usan para controlar las válvulas, los dos pasos del lote se ejecutan con varios valores de corriente. El dosificador BC-3 (N) contiene el "algoritmo de aprendizaje": el dispositivo "aprende" la cantidad de desbordamiento del lote y luego intenta apagar el lote "temprano" por la cantidad promedio del desbordamiento del lote. Esta característica puede estar habilitada o deshabilitada.

Totalizadores:
• Dos totalizadores para cada entrada y cada uno de los tres dosificadores (A, B, C).

Alarmas:
• Desbordamiento de lote: la cantidad de fluido es mayor que el punto de ajuste que se ingresó o el flujo no se detuvo después de un tiempo establecido
• No hay flujo después de un período de tiempo específico después de abrir la válvula
• Flujo iniciado aunque no hay baño
